产品介绍

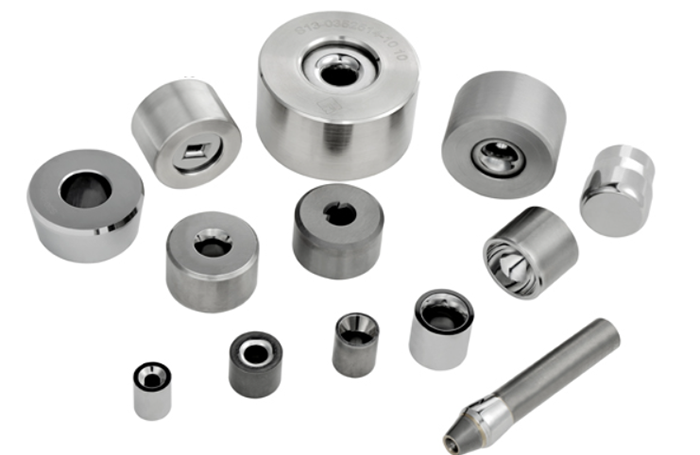

硬质合金拉伸模
用途
用来制作拉拔金属和非金属线材，管材，棒料成型的模具。 服务对象有：钢帘线厂，钢绞线厂、钢管厂、铜铝管加工厂、电焊条厂、钢丝绳厂及钨丝、钽丝，钼切割线生产厂。
牌号及性能
| 牌号 | 晶粒度 | 粘结相 | 比重 | 硬度 | 强度（N/mm2) | 用途 | |||||
| (μm) | (%) | (g/m3) | (HRA) | TRS | |||||||
| LZ10 | 1.2 | 6 | 14.9 | 90.0 | 2400 | 2.0以下黑色金属线材拉拔 | |||||
| LL10 | 1.0 | 6 | 14.8 | 91.0 | 2200 | 1.0以下有色金属线材拉拔 | |||||
| LZ20 | 1.6 | 8 | 14.7 | 89.0 | 2800 | 2.0以上金属和非金属线材拉拔 | |||||
| LZ30 | 1.6 | 15 | 14.03 | 87.0 | 3100 | 应力较大情况下金属棒管材的拉拔 | |||||
| LL20 | 0.8 | 10 | 14.42 | 91.0 | 3000 | 适用于拉拔预应力钢绞和φ15mm以上的铜管 | |||||
| LL50 | 0.6 | 6 | 14.85 | 92.0 | 2800 | 专用于螺旋模和涂粉模以及φ15mm以下铜管 | |||||

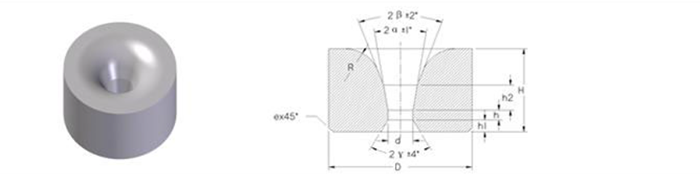

拉伸模尺寸公差
| 内孔 | 允许公差 | 外径 | 允许公差 | 高度 | 允许公差 |
| ≥0.3-0.4 | 0/-0.06 | ≤10 | 0/+0.2 | ≤10 | ±0.20 |
| ≥0.4-0.6 | 0/-0.08 | >10-16 | 0/+0.3 | >10-16 | ±0.30 |
| >0.6-3.0 | 0/-0.15 | >16-30 | 0/+0.4 | >16-30 | ±0.40 |
| >3.0-9.0 | 0/-0.25 | >30-35 | ±0.25 | >30-40 | ±0.50 |
| >9.0-24.0 | 0/-0.30 | >35-40 | ±0.30 | >40-50 | ±0.60 |
| >24.0-40.0 | 0/-0.60 | >40-45 | ±0.40 | >50-60 | ±0.80 |
| >40.0-90.0 | 0/-1.0 | >45-50 | ±0.50 | >60-70 | ±1.20 |
| >9.0 | 0/-1.5 | >50 | ±1.30 | >70-0 | ±1.50 |
